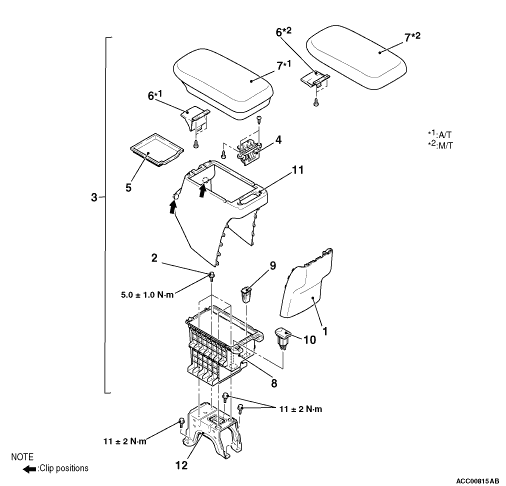

REMOVAL AND INSTALLATION







Disassembly steps


1.
Floor rear console accessory panel


·
Accessory socket connector connection


·
USB adapter connector connection


2.
Rear floor console assembly mounting bolt


3.
Rear floor console assembly


4.
Hinge assembly


5.
Armrest tray


6.
Floor console lid lock lever


7.
Floor console lid


8.
Floor console box inner


9.
USB adapter (Refer to GROUP 54A - USB Adapter Removal and Installation )


10.
Accessory socket


11.
Rear console


12.
Floor console bracket rear
