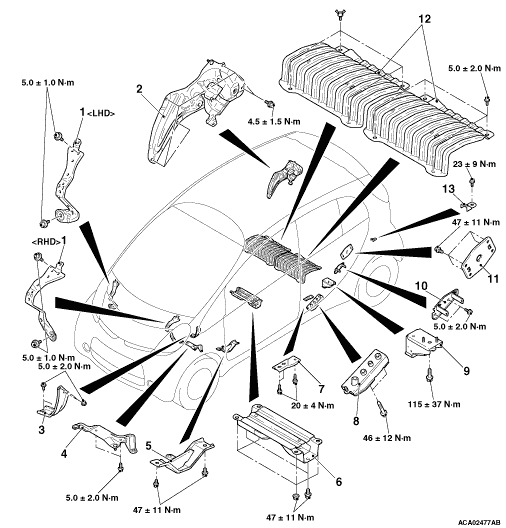

Front deck stay removal steps
|
|
|
·
|
Front wiper arm assembly (Refer to GROUP 51 -
Windshield Wiper .)
|
|
|
1.
|
Front deck stay
|
|
|
|
Jack box bracket removal steps
|
|
|
·
|
Quarter trim lower (RH) (Refer to GROUP 52A -
Interior
Trim .)
|
|
|
2.
|
Jack box bracket
|
|
|
|
Front pillar upper support removal steps
|
|
|
·
|
Headlamp assembly (Refer to GROUP 54A -
Headlamp .)
|
|
|
3.
|
Front pillar upper support
|
|
|
|
Brake line No.1 bracket removal steps
|
|
|
·
|
Front floor cover A (Refer to GROUP 51 -
Under
Cover .)
|
|
|
4.
|
Brake line No.1 bracket
|
|
|
|
Front floor bracket removal steps
|
|
|
·
|
Front floor cover A (Refer to GROUP 51 -
Under
Cover .)
|
|
|
5.
|
Front floor bracket
|
|
|
|
Front floor crossmember rear centre removal steps
|
|
|
·
|
Main battery assembly (Refer to GROUP 54D -
Main
Battery .)
|
|
|
6.
|
Front floor crossmember rear centre
|
|
|
|
Floor frame plate removal steps
|
|
|
·
|
Front floor cover B (Refer to GROUP 51 -
Under
Cover .)
|
|
|
7.
|
Floor frame plate
|
|
|
|
Electric motor unit floor battery setting bracket
removal steps
|
|
|
·
|
Main battery assembly (Refer to GROUP 54D -
Main
Battery .)
|
|
|
8.
|
Main battery setting bracket B
|
|
|
9.
|
Main battery setting bracket C
|
|
|
|
Harness bracket removal steps
|
|
|
·
|
Splash shield rear assembly (Refer to Splash Shield .)
|
|
|
10.
|
Wiring harness bracket
|
|
|
|
Rear body frame bracket removal steps
|
|
|
·
|
Front floor cover B (Refer to GROUP 51 -
Under
Cover .)
|
|
|
11.
|
Rear body frame bracket
|
|
|
|
Rear floor cover panel removal steps
|
|
|
·
|
Rear seat cushion pad &
cover (Refer to
GROUP 52A -
Rear Seat Assembly .)
|
|
|
12.
|
Rear floor cover panel
|
|
|
|
Tether anchor removal
|
|
|
13.
|
Tether anchor
|
